У станков с Дельта кинематикой в большинстве случаев отсутствует механическая регулировка уровня стола. Это связано с тем, что стол не движется в плоскости печати, а жестко закреплен на раме. Станок 3D Hand Made не исключение. В нем тоже реализована функция автоуровня. Как это работает и как настроить уровень стола?

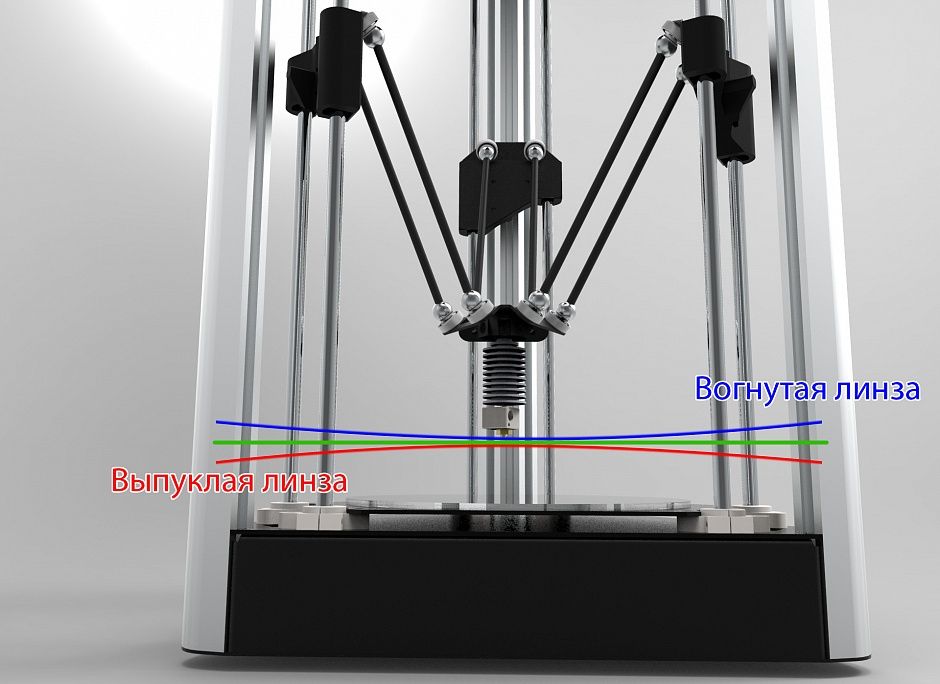

Толщина слоя печати составляет сотые доли миллиметра и кривизна стола нашему глазу не заметна. Однако перепад уровня все же существует. Именно эти значения отклонений после калибровки и заносятся в память Станка и он автоматически при печати прибавляет или отнимает поправочный коэффициент. Это первый пункт регулировки.
Вторым пунктом регулировки является выставление нулевого уровня по высоте ( зеленая линия). Для большинства случаев это зазор между соплом и поверхностю печати, в который внатяг проходит стандартный лист писчей бумаги. Это показание тоже заносится в память Станка и именно к нему добавляется поправочный коэффициент автоуровня.
Из физики младших классов мы пока еще помним, что все предметы при нагревании расширяются, а при охлаждении сжимаются. По этому калибровка стола должна происходить ТОЛЬКО НА РАЗОГРЕТОМ СТОЛЕ!!!
Чем опасен неотрегулированный стол?
Если зазор будет больше или равен толщине слоя, то филамент не сможет закрепиться на плоскости печати и таинства не произойдет. Но единыжды настроив уровень, если не происходит перемещение Станка с места на место или резких климатических изменений, вы забудите о калибровке надолго.

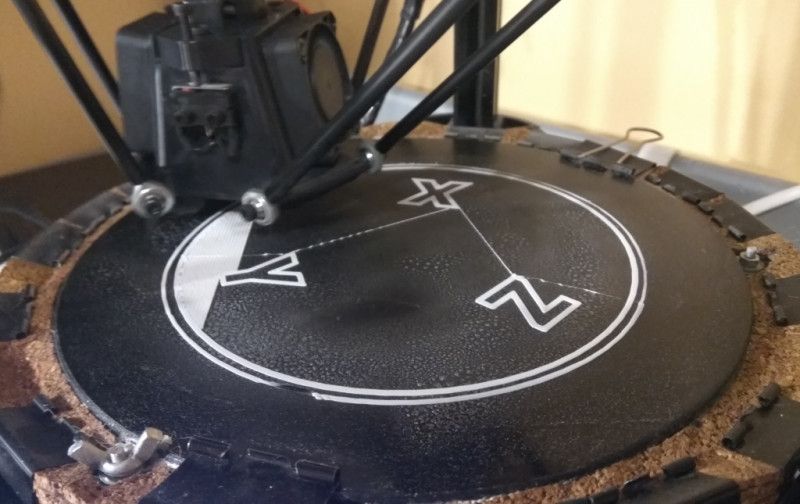

Вот демонстрация работы автоуровня на примере работы станка, который был взят за базу для 3D Hand Made.

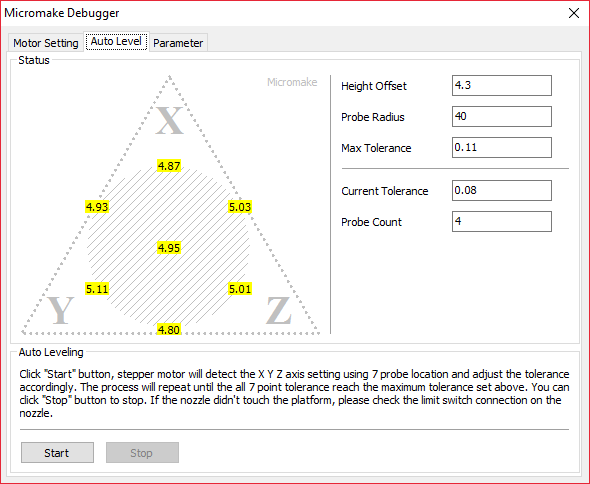

Функция автоуровня встроена програмное обеспечение, поставляемое со Станком. На стадии модернизации прошивки она была существенно переработана и улучшена.
Датчик уровня для базовой модели реализован на микро переключателе . Для конфигурации на заказ доступны более дорогие контактные и бесконтактные датчики уровня.
Калибровка производится в несколько итераций, что существенно улучшает точность показаний.
Выставлять нулевой уровень стола нужно очень деликатно, как будто Вы подбираете кодовую комбинацию для сейфа. Иначе можно с разгона врезаться в стекло.
